欧美亚洲视频在线观看，国产成人亚洲日韩欧美婷婷，精品国产乱码久久久久久国产精品一区，三级精品久久久久电影网，亚洲国产精品无码久久网速快，最新无码专区AV，亚洲视频东京热无码二区，欧美日亚洲黄色网站在线观看

權(quán)威公正傳遞信任
彰顯品質(zhì) 創(chuàng)造價(jià)值

首頁>檢測(cè)服務(wù)>金屬材料檢測(cè)>緊固件測(cè)試

我們的服務(wù)

緊固件硬度測(cè)試

● 在產(chǎn)品買賣時(shí)，幫助交易雙方增進(jìn)信任，促進(jìn)成交；

● 在工程或項(xiàng)目投標(biāo)時(shí)，證明產(chǎn)品質(zhì)量；

● 在產(chǎn)品研發(fā)或工藝改進(jìn)時(shí)，利用數(shù)據(jù)分析，查找原因。

●資質(zhì)全 ●出報(bào)告快 ●性價(jià)比高 ●服務(wù)好

在線咨詢

詳細(xì)介紹

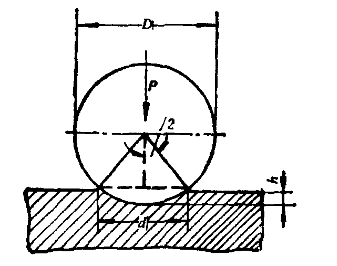

原理

采用金鋼石、鋼球壓頭用試驗(yàn)力壓入試樣表面，保持規(guī)定時(shí)間后，卸除試驗(yàn)力，測(cè)量試樣表面壓痕對(duì)角線長度，從而得出的值。

檢測(cè)目的

檢驗(yàn)其各項(xiàng)硬度指標(biāo)是否符合標(biāo)準(zhǔn)

檢測(cè)內(nèi)容	測(cè)試范圍	測(cè)試裝置圖
微小硬度	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2
維氏硬度	HV1、HV2、HV3、HV5、HV10、HV20、HV30
洛氏硬度	HR(150x9.8N)、HR(100X9.8N)、HR (60X9.8N )
布氏硬度	HBS1、HBS2、HBS2.5、HBS5、HBS10

硬度試驗(yàn)

1.維氏硬度試驗(yàn)按GB/T 4340.1規(guī)定

2.布氏硬度試驗(yàn)按GB/T 231規(guī)定

3.洛氏硬度試驗(yàn)按GB/T 230規(guī)定

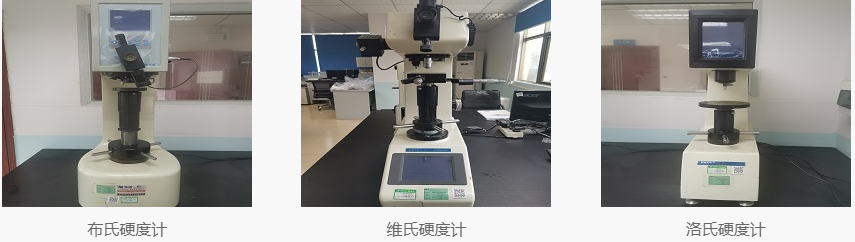

測(cè)試儀器

試驗(yàn)方法

1.常規(guī)檢查，螺母硬度應(yīng)在一個(gè)承面上進(jìn)行，并取間隔為120°的三點(diǎn)硬度平均值作為螺母的硬度值。

2.如有爭(zhēng)議，應(yīng)通過螺母軸心線的縱向載面上，盡量靠近螺紋大徑處進(jìn)行。

3.維氏硬度試驗(yàn)為仲裁試驗(yàn)，應(yīng)采用HV30的試驗(yàn)力。

4.試樣表面應(yīng)平坦光滑，試驗(yàn)面應(yīng)無氧化物及外來污物，尤其不應(yīng)有油脂。( 注: 維氏硬度試樣表面粗糙度0.4max；小負(fù)荷維氏硬度試樣表面粗糙度0.2max；顯微維氏硬度試樣表面粗糙度0.1max )。

5.壓痕中心距試樣邊緣: 鋼制品為壓痕對(duì)角線的2.5倍，輕金屬為壓痕對(duì)角線的3倍；相鄰壓痕中心間距離：鋼及銅制品為壓痕對(duì)角線的3倍，輕金屬鉛及錫制品為壓痕對(duì)角線的6倍。對(duì)角線長度之差應(yīng)不超過對(duì)角線平均值的5%，如超過應(yīng)在報(bào)告中注明。

6.對(duì)維氏硬度和顯微維氏硬度試驗(yàn)，其壓頭下降速度應(yīng)不大於0.2mm/S，加力中不應(yīng)有沖擊及振動(dòng)。

再回火硬度試驗(yàn)

目的：檢驗(yàn)其材料，螺栓、螺釘或螺柱性能的穩(wěn)定性。

原理：將同一產(chǎn)品按規(guī)定的溫度再次進(jìn)行回火后測(cè)其硬度與回火前之差異的一項(xiàng)試驗(yàn)。

測(cè)量方法及要求

1. 測(cè)定同一螺栓、螺釘或螺柱試件上再回火試驗(yàn)前、后三點(diǎn)硬度，其平均值之差不應(yīng)大于20個(gè)維氏硬度值。再回火溫度應(yīng)達(dá)到下圖規(guī)定的最低回火溫度低10℃，并保溫30min。

2. 該試驗(yàn)不是必須進(jìn)行的,僅適用于有爭(zhēng)議時(shí)的仲裁試驗(yàn)。
