識別并解決潛在的產(chǎn)品質(zhì)量問題
優(yōu)化生產(chǎn)工藝，提高生產(chǎn)效率和產(chǎn)品質(zhì)量
找出失效原因，并針對性地改進(jìn)生產(chǎn)工藝
降低生產(chǎn)成本，提高生產(chǎn)效益。
安普配備國際先進(jìn)的分析設(shè)備與技術(shù)團(tuán)隊(duì)，可提供全面的金屬材料失效分析服務(wù)，關(guān)于成分分析涵蓋以下核心檢測方法：
1. 電感耦合等離子體原子發(fā)射光譜儀（ICP-OES）
原理：利用高溫等離子體激發(fā)樣品原子，通過特征光譜進(jìn)行元素定量分析
適用范圍：痕量元素（ppm級）檢測，適用于金屬、合金、環(huán)境樣品等。
優(yōu)點(diǎn)：多元素同時(shí)檢測，靈敏度高（0.01 ppm）。
缺點(diǎn)：需樣品溶解，前處理復(fù)雜；設(shè)備成本高。
樣品量：液體樣品1-5 mL，固體需溶解后制樣（0.1-1 g）。
參考標(biāo)準(zhǔn)：
GB/T 5121.27-2008銅及銅合金化學(xué)分析方法第27部分：電感耦合等離子體原子發(fā)射光譜法
GB/T 20975.25-2020鋁及鋁合金化學(xué)分析方法第25部分：電感耦合等離子體原子發(fā)射光譜法
SN/T 3343-2012不銹鋼中錳、磷、硅、鉻、鎳、銅、鉬和鈦含量的測定電感耦合等離子體原子發(fā)射光譜法
GB/T 20125-2006低合金鋼多元素含量的測定電感耦合等離子體原子發(fā)射光譜法
GB/T 13748.20-2024鎂及鎂合金化學(xué)分析方法第20部分：ICP-AES測定元素含量
GB/T 12689.12-2004鋅及鋅合金化學(xué)分析方法鉛、鎘、鐵、銅、錫、鋁、砷、銻、鎂、鑭、鈰含量的測定電感耦合等離子體發(fā)射光譜法
2. 火花直讀光譜（OES）
原理：通過電火花激發(fā)金屬表面，分析原子發(fā)射光譜進(jìn)行快速成分分析
適用范圍：金屬材料（鋼、鋁、銅等）的快速成分檢測，適用于生產(chǎn)現(xiàn)場。
優(yōu)點(diǎn)：無需樣品破壞，分析速度快（＜1分鐘）。
缺點(diǎn)：對樣品表面平整度要求高。
樣品量：固體塊狀樣品（建議最小厚度為3mm，面積大于火花臺激發(fā)孔徑。）
參考標(biāo)準(zhǔn)：
YS/T 482-2022 銅及銅合金分析方法光電發(fā)射光譜法
GB/T 7999-2015 鋁及鋁合金光電直讀發(fā)射光譜分析方法
GB/T 11170-2008 不銹鋼多元素含量的測定火花放電原子發(fā)射光譜法（常規(guī)法）
GB/T 4336-2016 碳素鋼和中低合金鋼多元素含量的測定火花放電原子發(fā)射光譜法(常規(guī)法)
JIS G1253:2002 鋼鐵-火花放電原子發(fā)射光譜分析法

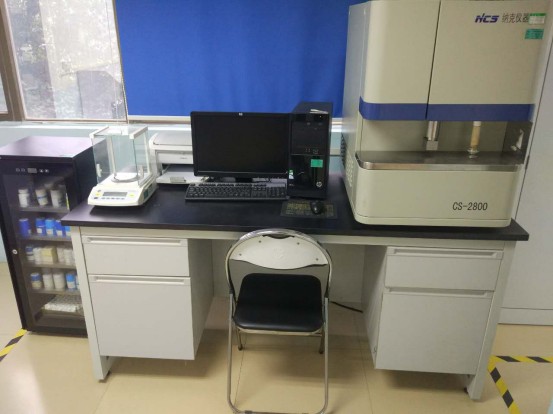

3. 碳硫分析儀（CS儀）
原理：高頻燃燒紅外吸收法，測定樣品中C、S含量。
適用范圍：鋼鐵、合金、鑄造材料中的碳硫含量檢測。
優(yōu)點(diǎn)：精度高（C: 0.0001%，S: 0.0001%），分析時(shí)間短（約40秒）。
缺點(diǎn)：僅適用于C、S元素，需專用燃燒爐。
樣品量：0.3-1 g（粉末或碎屑）。
參考標(biāo)準(zhǔn)：
ASTM E1019-2011 用燃燒和熔融法測定鋼與鐵、鎳及鈷合金中碳、硫、氮和氧含量的標(biāo)準(zhǔn)試驗(yàn)方法
JIS G 1211-2011 鋼鐵.碳含量的測量方法
GB/T 20123-2006 鋼鐵總碳硫含量的測定高頻感應(yīng)爐燃燒后紅外吸收法(常規(guī)方法）
ISO 15350-2000 鋼鐵總碳硫含量的測定高頻感應(yīng)爐燃燒后紅外吸收法(常規(guī)方法）
4. 氧氮?dú)浞治鰞x
原理：惰性氣體熔融法，通過熱導(dǎo)檢測氣體釋放量。
適用范圍：金屬及合金中的氧、氮、氫含量測定（ppm至百分比級）。
優(yōu)點(diǎn)：可同時(shí)分析三種氣體元素，靈敏度高（O/N: 0.1 ppm，H: 0.01 ppm）。
缺點(diǎn)：樣品需完全熔融，高熔點(diǎn)材料需特殊坩堝。
樣品量：0.1-1 g（塊狀或屑狀）。
參考標(biāo)準(zhǔn)：
GB/T 11261-2020（鋼中氧含量測定）
ASTM E1447（氫、氧、氮測定）
ISO 15351:2010（鋼鐵氮含量測定）
5. X射線熒光光譜（XRF）
原理：通過X射線激發(fā)樣品原子，檢測特征X射線進(jìn)行元素分析。
適用范圍：固體、粉末、鍍層的無損快速篩查（從Na到U元素）。
優(yōu)點(diǎn)：非破壞性，樣品制備簡單，可分析大尺寸件。
缺點(diǎn)：輕元素（如Li、Be）靈敏度低，需標(biāo)準(zhǔn)樣品校準(zhǔn)。
樣品量：無特殊要求（表面平整即可）。
參考標(biāo)準(zhǔn)：
GB/T 16597-2019（XRF分析方法通則）
ASTM E572（不銹鋼成分分析）
6. 能量色散X射線光譜（EDS）
原理：結(jié)合掃描電鏡（SEM），通過電子束激發(fā)樣品產(chǎn)生特征X射線進(jìn)行微區(qū)成分分析。
適用范圍：失效斷口、夾雜物等微觀區(qū)域的元素分布分析。
優(yōu)點(diǎn)：空間分辨率高（μm級），可定位缺陷來源。
缺點(diǎn)：定量精度較低（誤差約5%），對輕元素不敏感。
樣品量：微小區(qū)域（SEM可觀察范圍），需導(dǎo)電處理。
參考標(biāo)準(zhǔn)：
GB/T 17359-2012（微束分析標(biāo)準(zhǔn)方法）
ISO 22309-2015微束分析 使用能量色散光譜(EDS)對原子序數(shù)為 11(Na)或以上的元素進(jìn)行定量分析
ASTM E1508用能量色散光譜法進(jìn)行定量分析的標(biāo)準(zhǔn)指南
7. 化學(xué)滴定法
原理：通過特定試劑與目標(biāo)元素發(fā)生化學(xué)反應(yīng)，根據(jù)消耗量計(jì)算濃度。
適用范圍：傳統(tǒng)元素分析（如Cr、Cu等），適用于實(shí)驗(yàn)室常規(guī)檢測。
優(yōu)點(diǎn)：設(shè)備成本低，方法成熟。
缺點(diǎn)：操作繁瑣，耗時(shí)較長，依賴人工經(jīng)驗(yàn)。
樣品量：液體樣品10-50 mL，固體需溶解。
參考標(biāo)準(zhǔn)：
YS/T 910-2013 黃銅中銅量的測定碘量法
GB/T 223（鋼鐵化學(xué)分析系列標(biāo)準(zhǔn)）
ASTM E350（碳鋼化學(xué)分析）
ISO 4934:2020（鐵礦石硫含量測定）
座 機(jī)：0755-23324072
郵 箱：anpu@anpucn.com
地 址：廣東省深圳市寶安區(qū)松崗街道寶安大道8728號2、3樓
抖音二維碼
微信公眾號
微信客服
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復(fù)合材料
涂鍍產(chǎn)品檢測
可靠性測試
失效分析
環(huán)保測試
